Вспомогательная машина со сменными касетами UV 5000-C

Основные характеристики

Сменные модули:

- Ножничный подъемник;
- Топливозаправщик;
- Перевозчик взрывчатых веществ;
- Перевозчик персонала;
- Шахтный кран

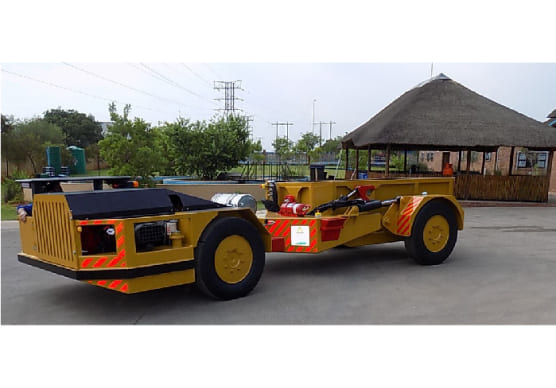

Вспомогательная машина UV 5000-C - одна из самых универсальных машин в своем классе, способная выполнять множество функций.

В конструкции UV 5000-C используется кассетная система, позволяющая использовать несколько рабочих установок (кассет) с одним самоходным шасси. В продуктовой линейке ЧЕТРА широкий ассортимент кассет, предназначенных для специальных операций в шахтах — заправки, монтажа и доставки различных материалов и персонала. Механизация этих операций позволяет повысить эффективность, производительность и безопасность горных работ.

Многоцелевое самоходное шасси позволяет оператору выполнять различные работы с помощью только одного транспортного средства. Благодаря специальному съемно-установочному устройству, смена кассеты может быть произведена оператором с земли или с различной высоты без выхода из кабины. На снятие старой и подсоединение новой кассеты затрачивается всего несколько минут. Система обеспечивает высокую производительность, позволяя минимальному количеству обслуживающего персонала выполнять самые разнообразные работы в течение смены без простоев машины и операторов.

В качестве кассет могут быть использованы:

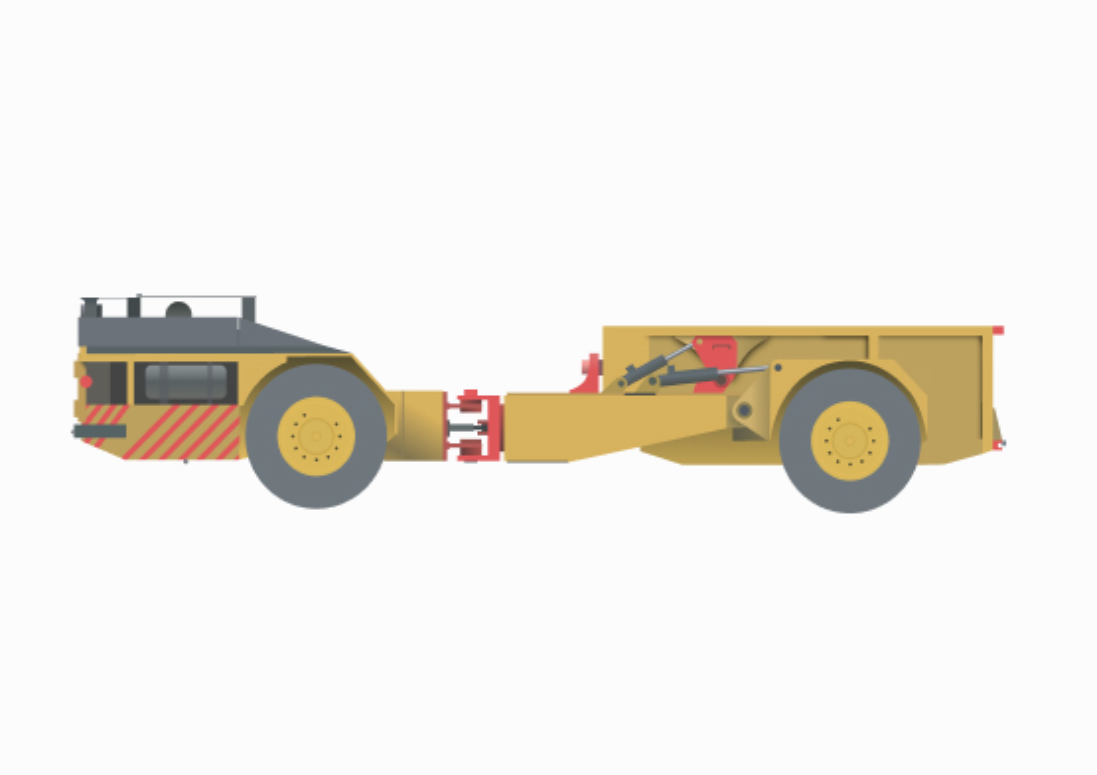

- опрокидывающая кассета (сменный кузов) для грузов до 5 тонн;

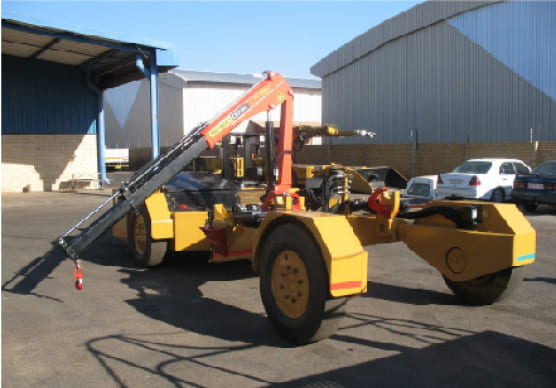

- кассета шахтный подъемный кран;
- кассета для транспортировки топлива. Установлены выдвижные барабаны для шлангов с гидравлическим приводом насоса для легкой перекачки жидкостей из резервуаров;
- кассета с подъемной платформой ножничного типа грузоподъемностью 600 кг, высотой подъема до 4280 мм

Комплектуется перилами для рук и нескользящим полом для повышения безопасности рабочих, а также быстроразъемными гидравлическими фитингами;

- кассета для перевозки пассажиров. Вмещает до 14 человек

Tехнические характеристики

Двигатели на выбор:

1) Cummins - QSF 2.8 (водяное охлаждение) - 55kW @ 2500RPM;
2) Deutz BF914 (воздушное охлаждение) - 58kW @ 2500RPM;

Альтернативные типы двигателей и системы фильтрации выхлопных газов могут быть установлены в соответствии с требованиями заказчика.

• Система воздушной фильтрации: Donaldson Powercore;
• Эргономичная кабина с удобным управлением джойстиками;
• Удобное амортизирующее сиденье и регулируемыми подлокотниками

Габариты со стандартной кассетой:

Длина: 6 350 мм
Ширина: 2 700 мм
Высота: 1 490 мм
Масса: 9 090 кг
Радиус разворота: 3 510 мм
Дорожный просвет: 318 мм
Скорость движения: до 10,2 км./ч
Размер шин: 9 R20

Технические характеристики указаны справочно, для их уточнения необходимо обратиться к сотруднику компании.
Все шланги высокого давления имеют 4-х жильную оплетку с безопасным рабочим давлением 45 МПа.
Шланги низкого давления для вспомогательных функций имеют 2-проволочную оплетку с безопасным рабочим давлением 24 МПа.

В машине используется гидростатический 4-колесный привод Bosch rexroth, состоящий из насоса с переменным рабочим объемом и четырех отдельных гидромоторов колес Poclain. Гидростатическая тяга останавливает пробуксовку колес и обеспечивает большую мощность на колеса, повышая эффективность на 12%.

Гидростатический привод на четыре колеса вместо карданного вала и мостов позволяет эффективнее передавать мощность на колеса и экономичнее расходовать топливо.

Безопасность

• Машина, соответствующая последним стандартам DMR;
• Кабина оператора сертифицирована по стандартам ROPS/FOPS;
• Система фильтрации выхлопных газов;
• Сигнал заднего хода;
• Передние и задние камеры видеонаблюдения;
• Система автоматического пожаротушения Ansual

Дополнительные опции

• Дополнительные огнетушители;
• Металлическая сетка на окнах или полностью закрытая кабина;
• Дистанционное управление

Преимущества

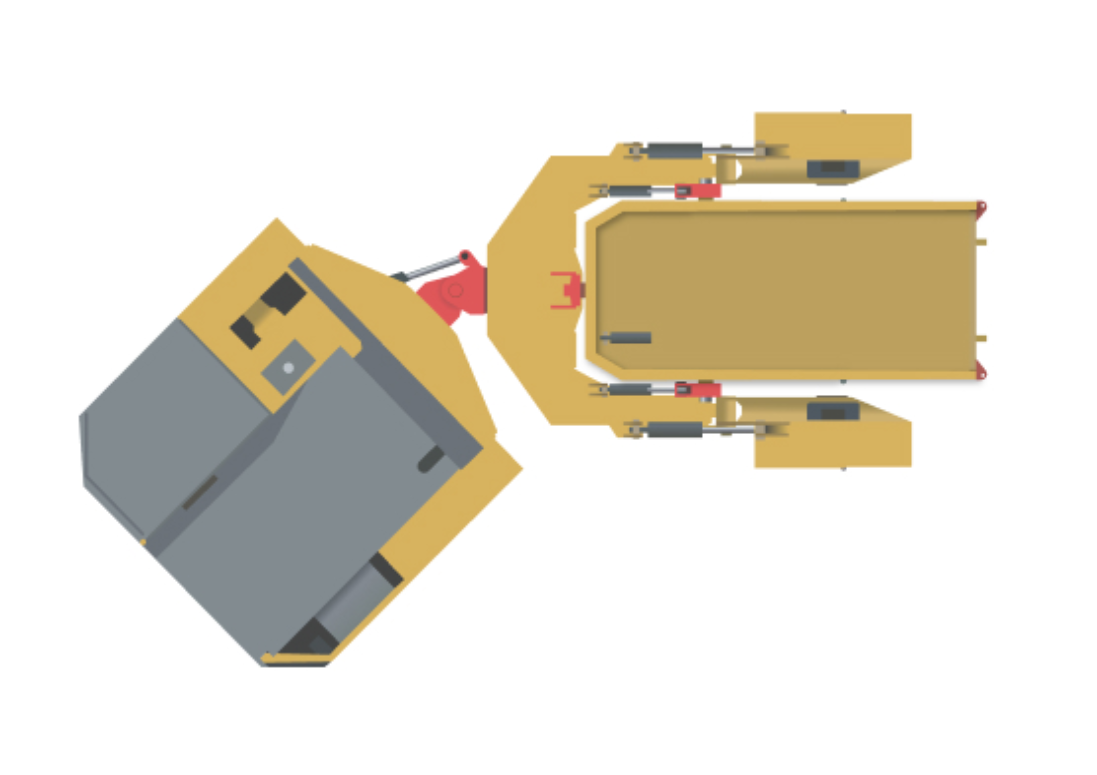

• Независимый привод двигателя колеса в сочетании с артикуляцией 45° и неограниченным колебанием центральной секции обеспечивает 100% сцепление с грунтом;
• Система фильтрации гидравлической жидкости устраняет риск попадания загрязнений в гидравлическую систему, повышая её надежность и срок службы;
• Автоматическая или ручная централизованная смазка;
• Экстренное торможение
