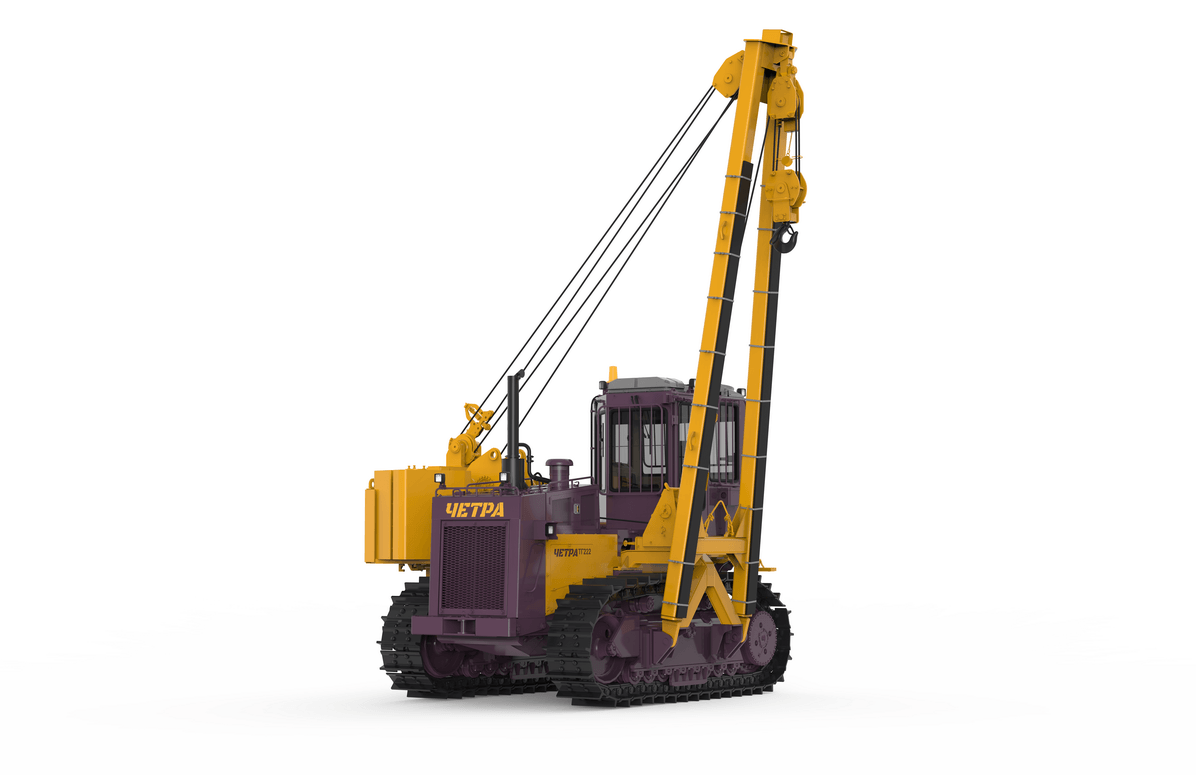

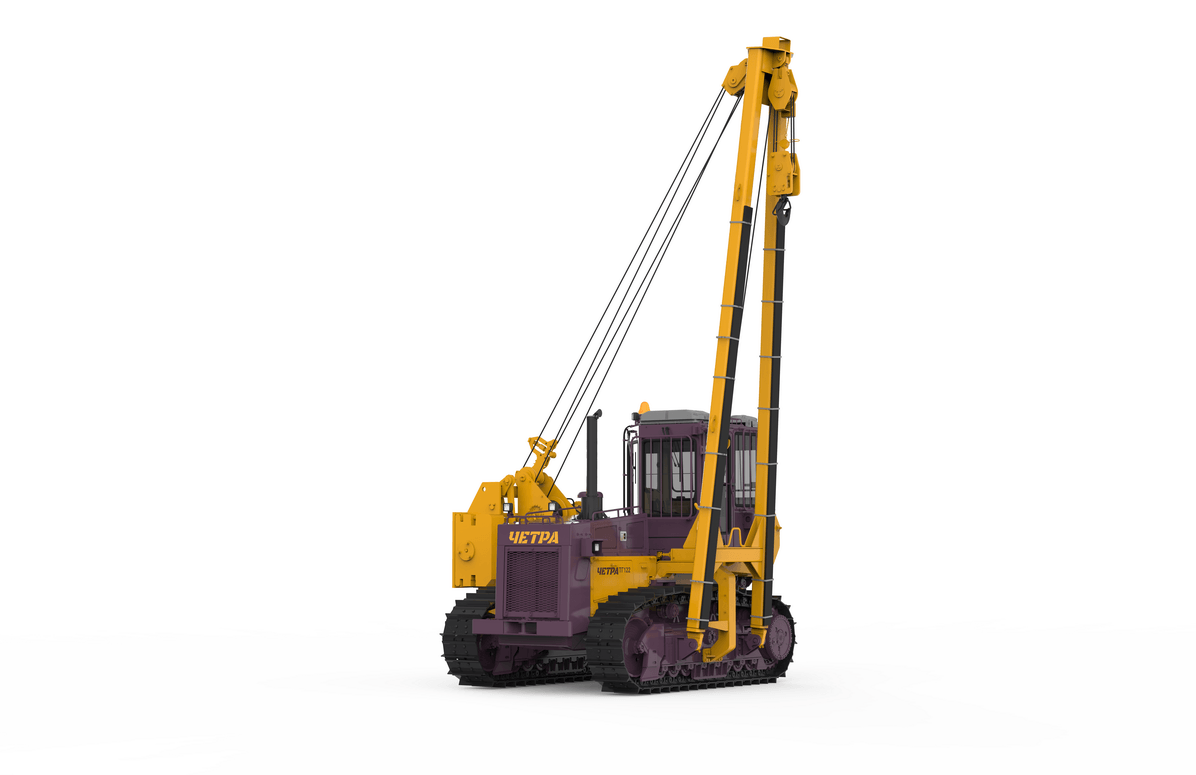

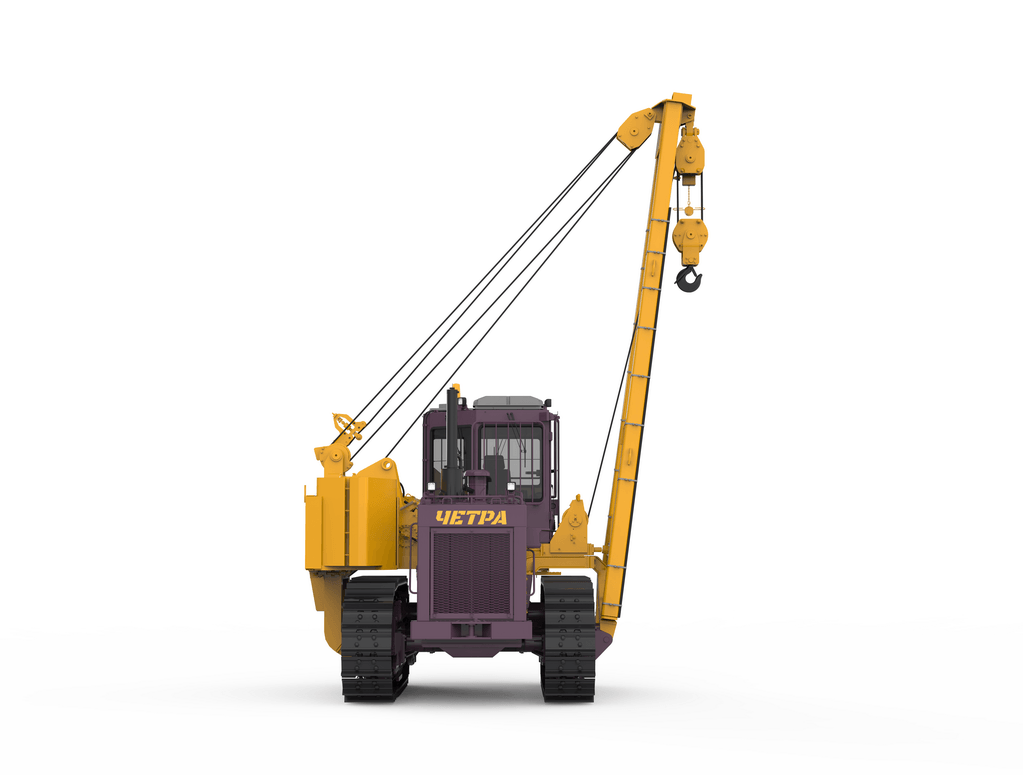

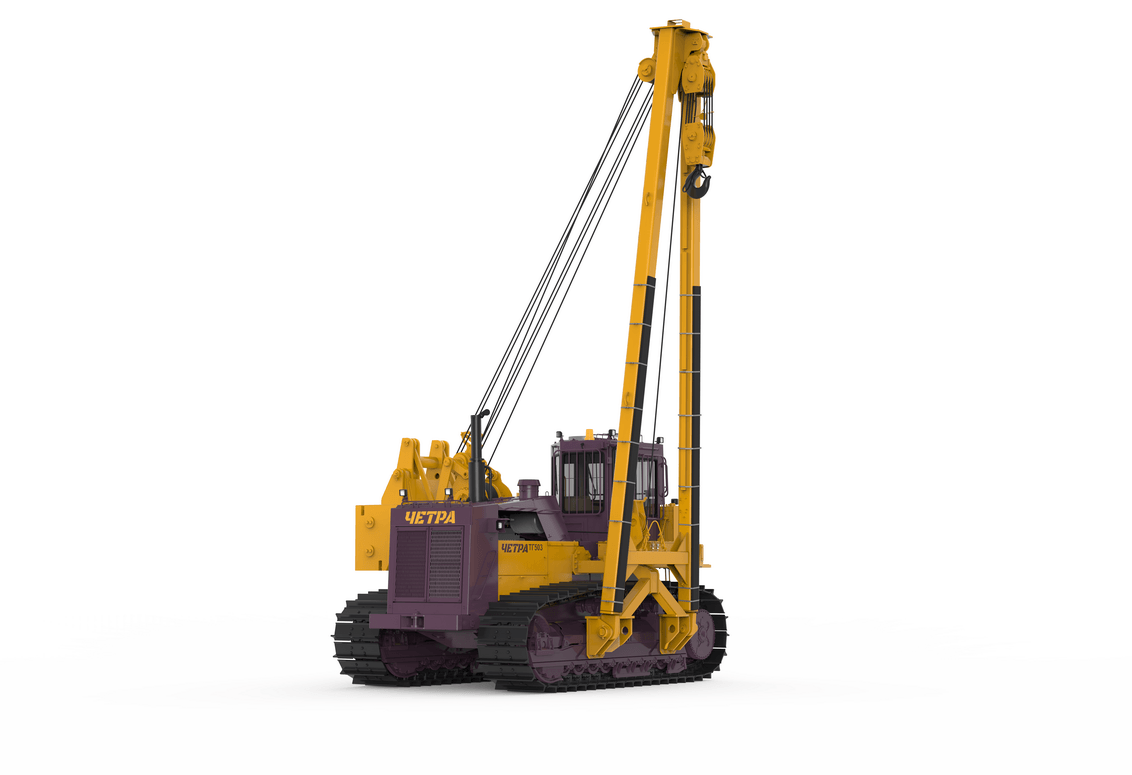

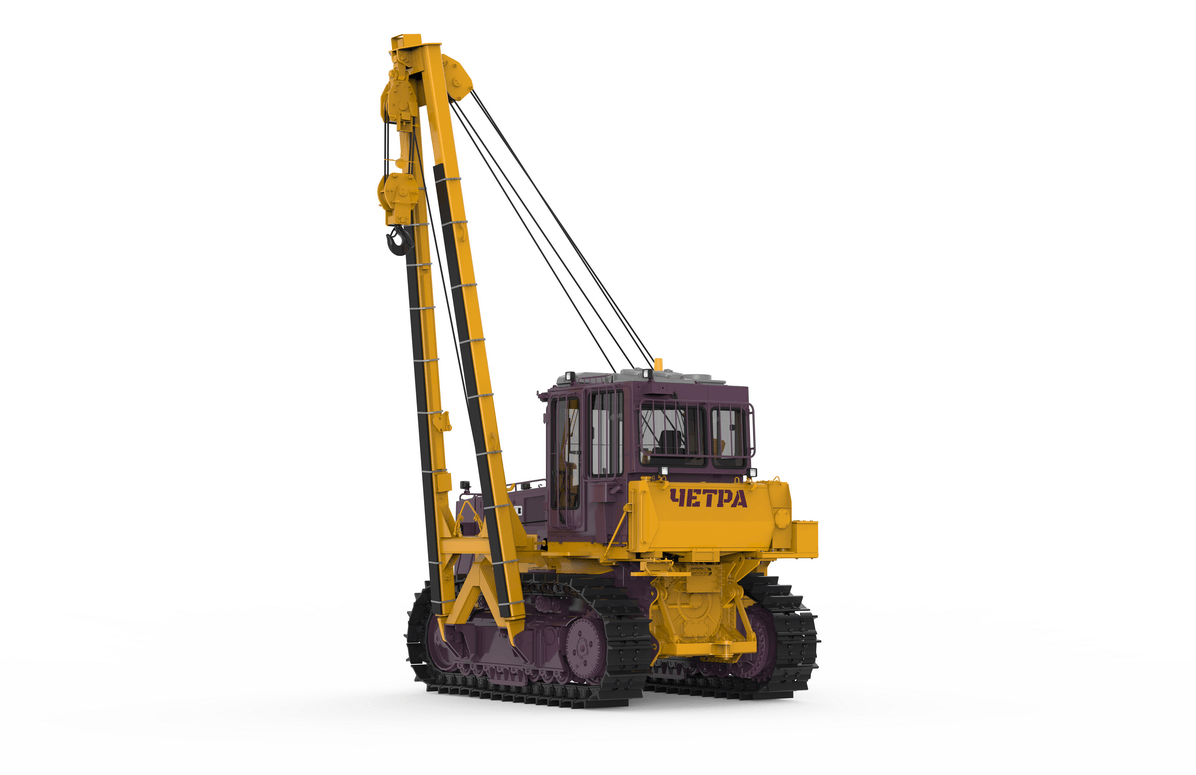

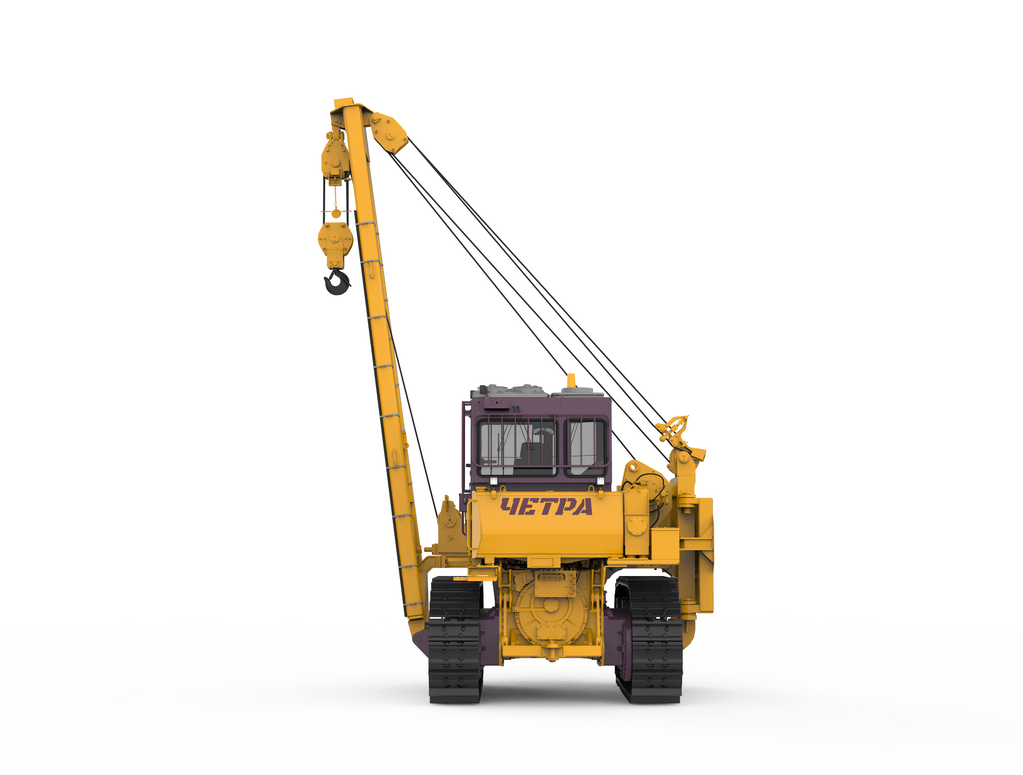

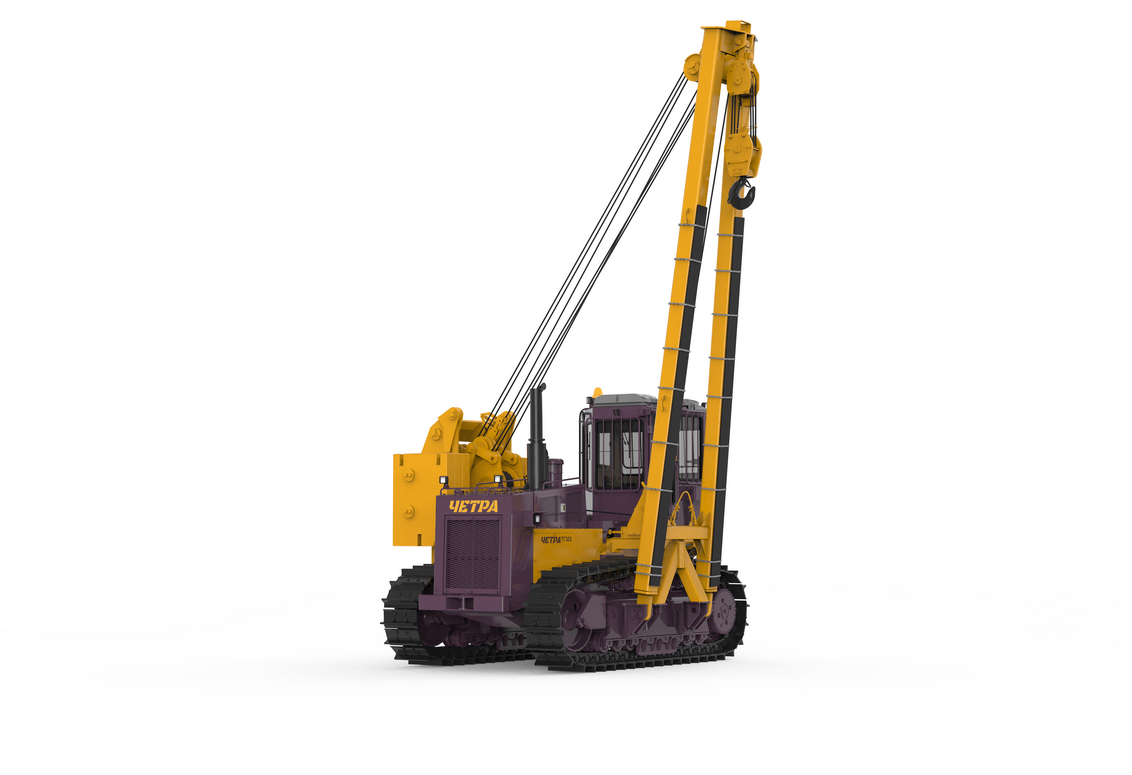

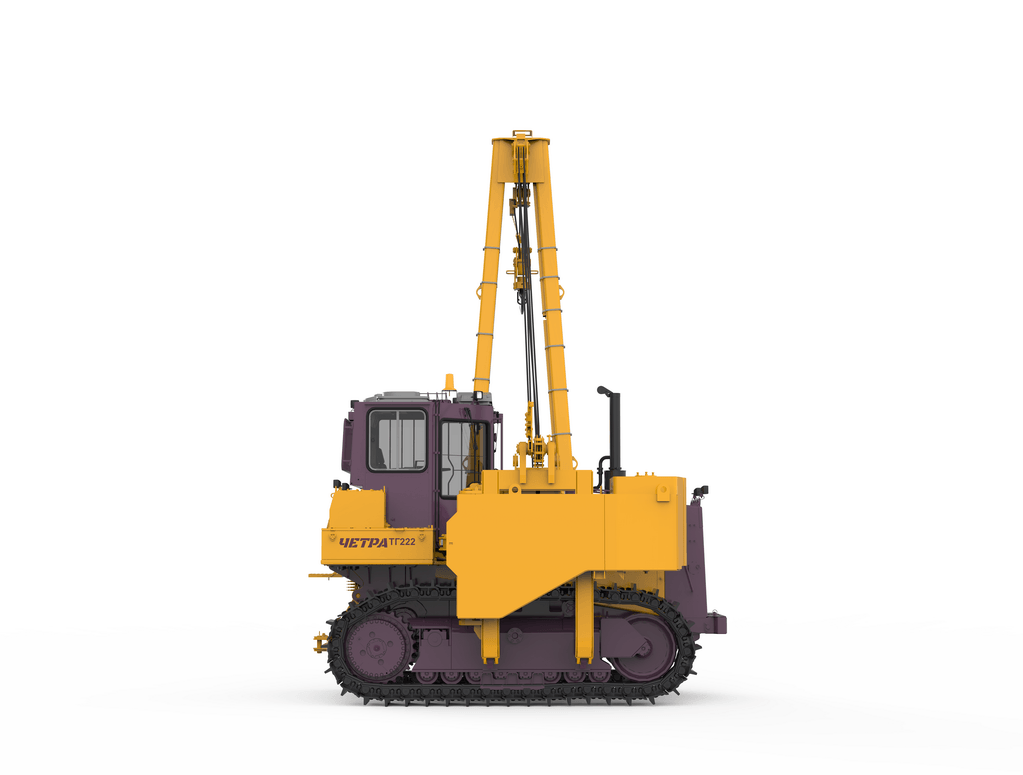

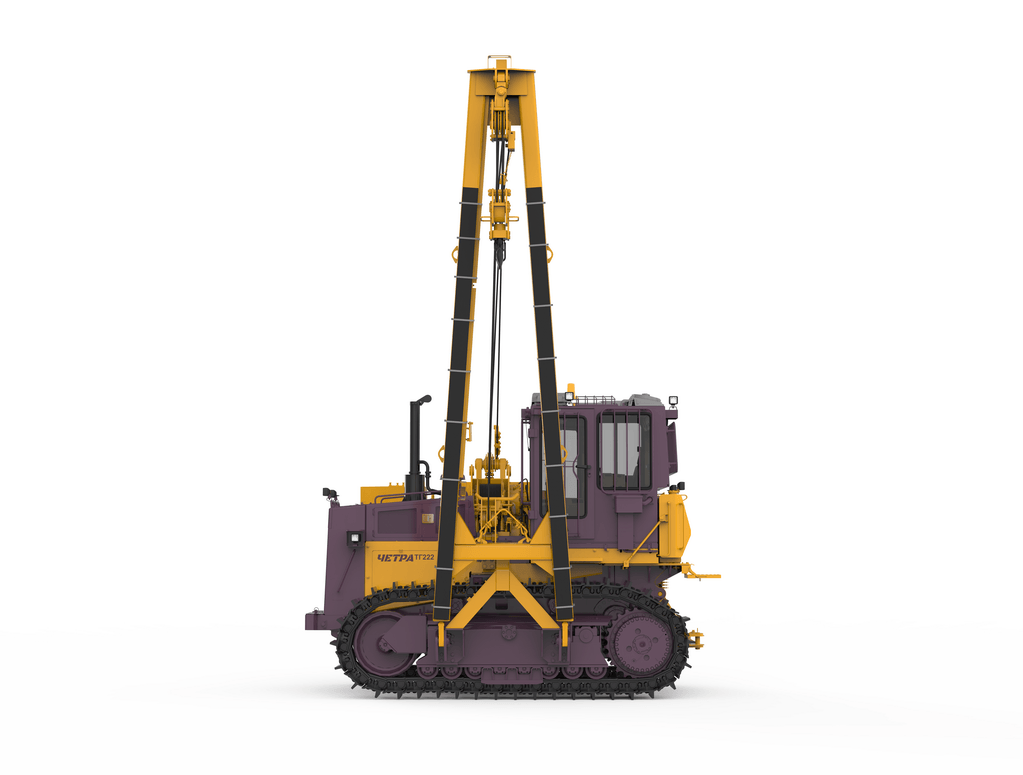

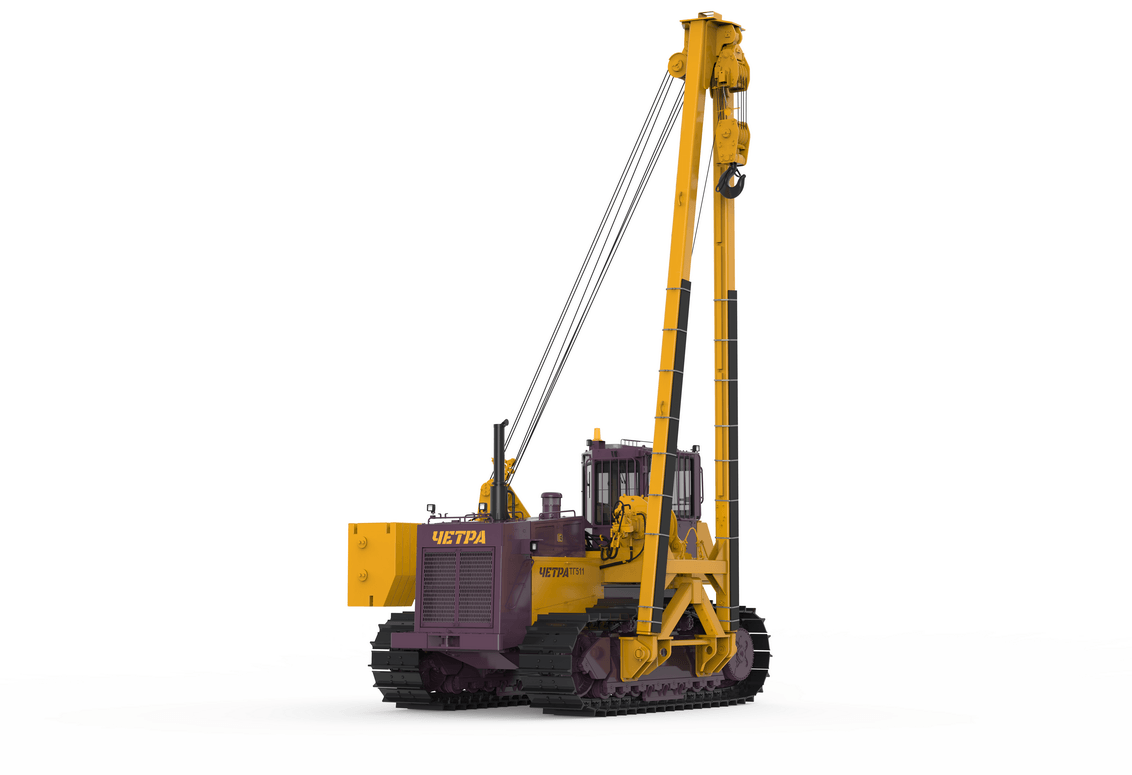

Грузоподъёмность: Номинальная грузоподъёмность трубоукладчика ЧЕТРА ТГ222 – 21 000 кг.
Повышенная устойчивость: Достаточная ширина колеи и большая длина опорной поверхности гусеницы в сочетании с легко регулируемыми противовесами обеспечивают машине повышенную устойчивость и высокую безопасность.
Малое число органов управления: Сведение к минимуму числа органов управления и расположение их в зоне комфортности позволяет работать без утомления. В органы управления включаются ограничитель подъёма стрелы для автоматического включения лебёдки, гидропривод, постоянно замкнутые дисковые тормоза для предупреждения падения груза
Ходовая система: Опорные, поддерживающие катки и направляющие колёса с одноразовой смазкой на весь срок службы, а также самоподжимные уплотнения типа «двойной конус» в них, сокращают расходы на техническое обслуживание и увеличивают срок службы ходовой части.
Восьмицилиндровый V-образный (угол развала 90 град.), четырехтактный дизель с турбонаддувом, жидкостного охлаждения ЯМЗ-238НД7-1
Шестицилиндровый четырёхтактный двигатель с турбонаддувом и охлаждением наддувочного воздуха по типу «воздух-воздух», жикостного охлаждения QSC8,3-C245 фирмы Cummins.
Передача |
Передний ход крана трубоукладчика |
Задний ход крана трубоукладчика ТГ222 |
1 |
3,9 | 5,1 |
2 |
6,9 | 9 |
3 |
11,1 |
14,2 |
Планетарная коробка передач, переключаемая под нагрузкой, с муфтами диаметра 415 мм, работающими в масле и обладающими высокой способностью передачи крутящего момента, обеспечивающая три передачи переднего и три передачи заднего хода. Конструктивно объединена с согласующим редуктором и главной передачей в единый силовой блок, устанавливаемый в корпус заднего моста. Трехэлементный, одноступенчатый гидротрансформатор с активным диаметром 410 мм, максимальным коэффициентом трансформации Ко=2,9 с редуктором привода насосов, соединяется с коробкой передач шлицевой муфтой, устанавливается на передней стенке заднего моста. Гидротрансформатор соединен с двигателем через карданную передачу и упругую муфту, установленную на двигателе.
Подвеска: Жесткая с поперечной балкой.
Рама опорных катков гусеницы: Конструкция коробчатого сечения из высокопрочной стали. Катки и направляющие колёса: Смазанные на весь срок службы опорные катки, поддерживающие катки и направляющие колеса уплотнены поджимными уплотнениями.
Гусеницы: Сборные с башмаками с одним грунтозацепом и уплотнением для удержания жидкой смазки в шарнире, что служит увеличению ресурса. Натяжение гусеницы легко регулируется шприцем с консистентной смазкой.
Грузоподъёмность: ТГ-222 с номинальной грузоподъёмностью 21000 кг предназначен для укладки труб в траншею и других погрузочно-разгрузочных работ.
Кратность полиспастов: грузового-4, стрелового-4
Крюк: Крюк приводится в движение через полиспастную систему с помощью двухскоростной лебёдки. Высота подъёма крюка — 5,2 м или 7,7 м при вылете 1,5 м
Скорости подъёма и опускания крюка:
Стрела: Стрела представляет собой сварную конструкцию из тубы квадратного сечения. Приводится в движение через полиспастную систему с помощью двухскоростной лебёдки.
Лебёдка: Двухбарабанная лебёдка с гидравлическим приводом. Имеет две передачи. Постоянно замкнутые дисковые тормоза.
Габаритные размеры лебёдки:Размеры каната (диаметр х длина) крюка-19,5 мм х 46 м стрелы -19,5 мм х 46 м Противовесы: Противовесы в виде набора из четырех плит массой 1050 кг каждая, установлены на раме противовеса. Управление противовесом гидравлическое, состоит из насоса, распределителя и гидроцилиндра диаметром 125 мм.
Эксплуатационная масса: 32500 кг с двигателем ЯМЗ, 32750 кг с двигателем Cummins
Наименование |
Комплектация |
ТГ-222Я |
двиг. ЯМЗ-238НД7-1, длина стрелы 6,5 м, кондиционер |
ТГ-222Я-1 |
двиг. ЯМЗ-238НД7-1, длина стрелы 9,0 м, кондиционер |
ТГ-222К |
двиг. Cummins QSC8,3-C245, длина стрелы 6,5 м, кондиционер |
ТГ-222К-1 |
двиг. Cummins QSC8,3-C245, длина стрелы 9,0 м, кондиционер |
