Бульдозер ЧЕТРА Т9

Общая информация.

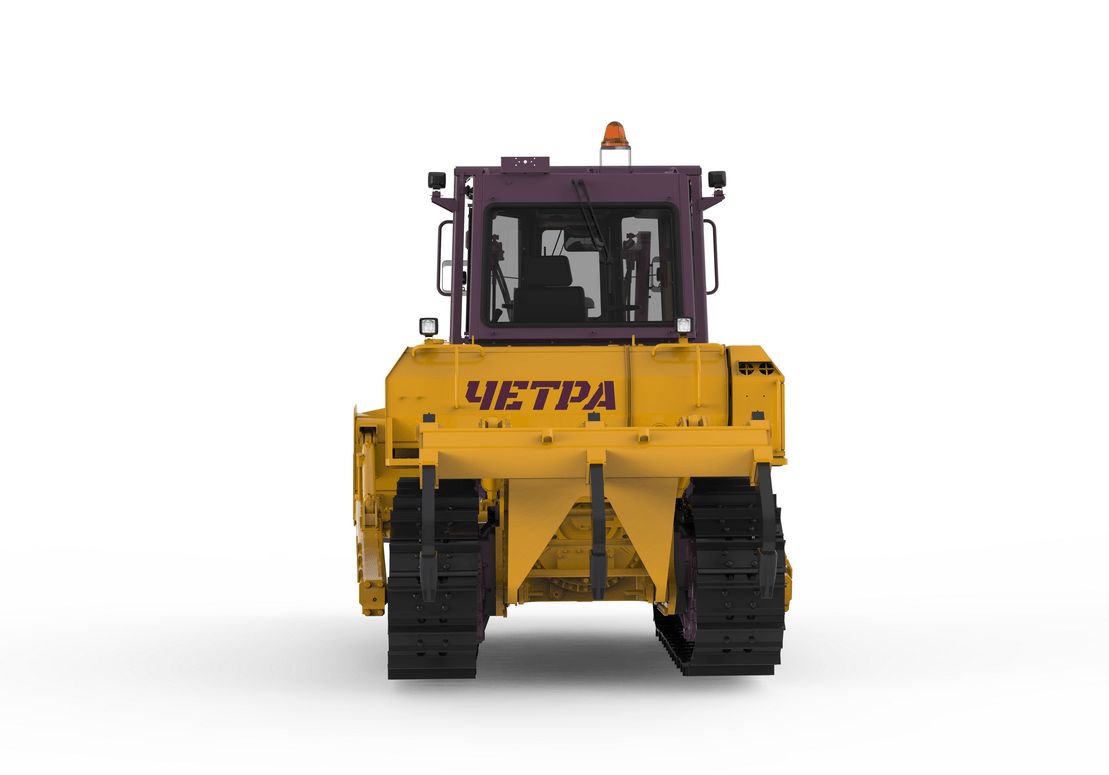

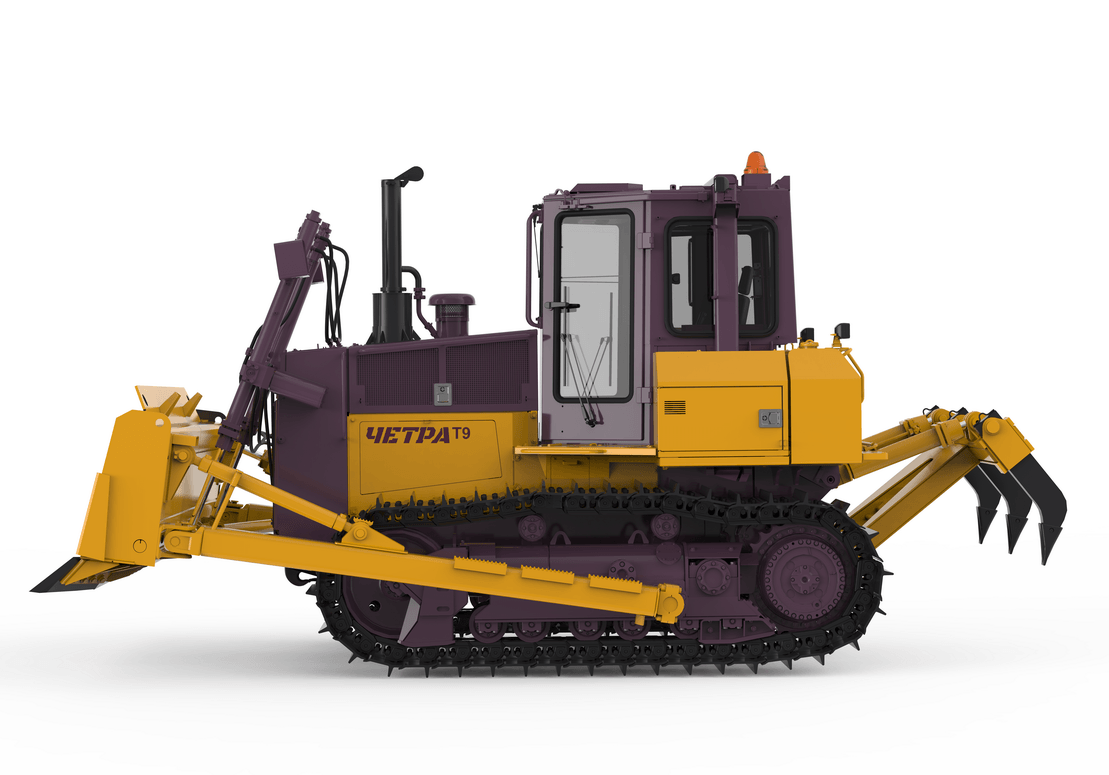

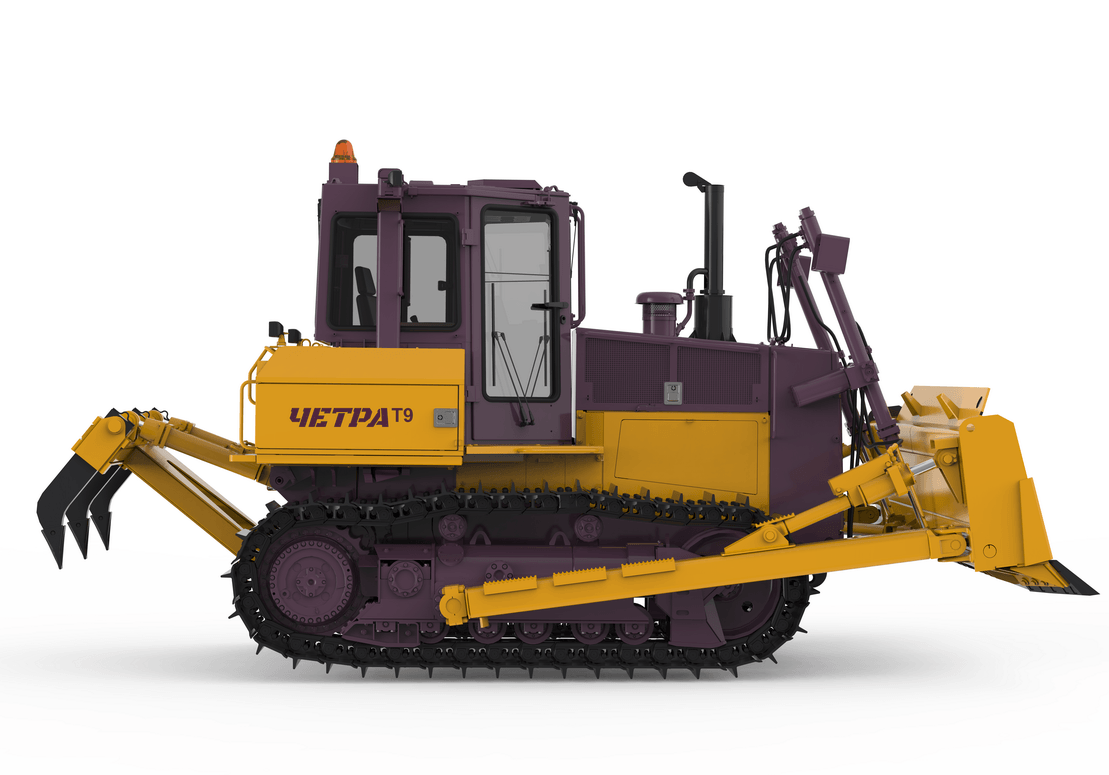

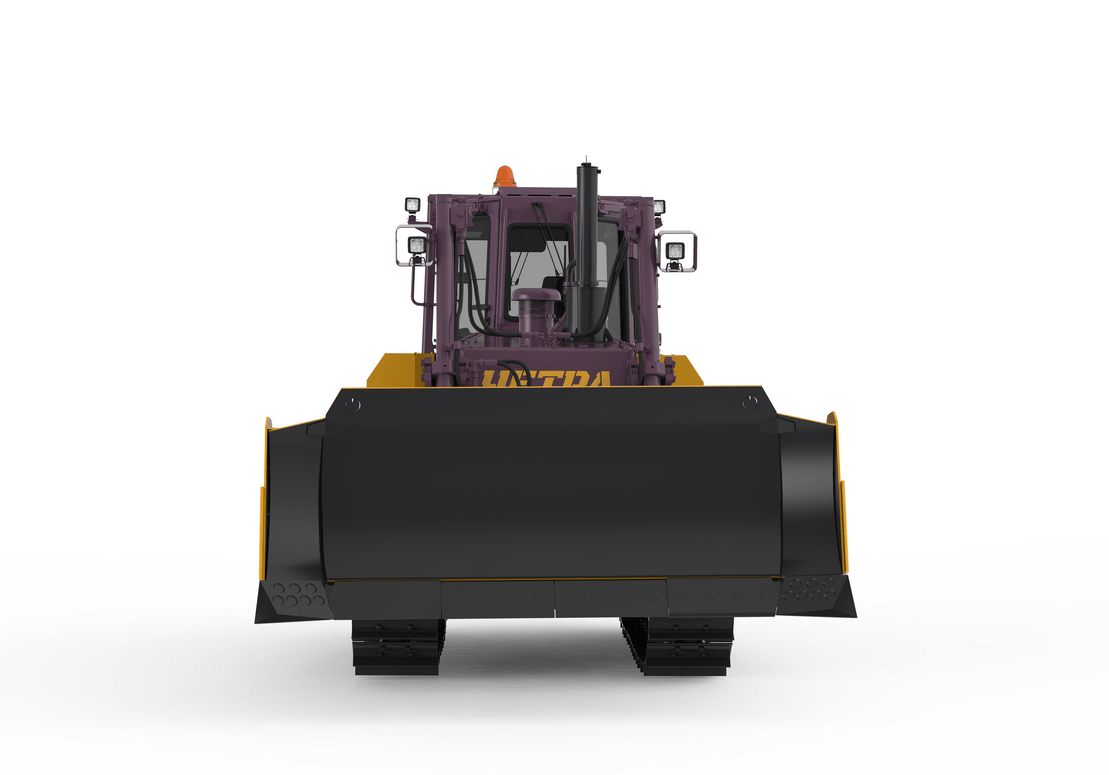

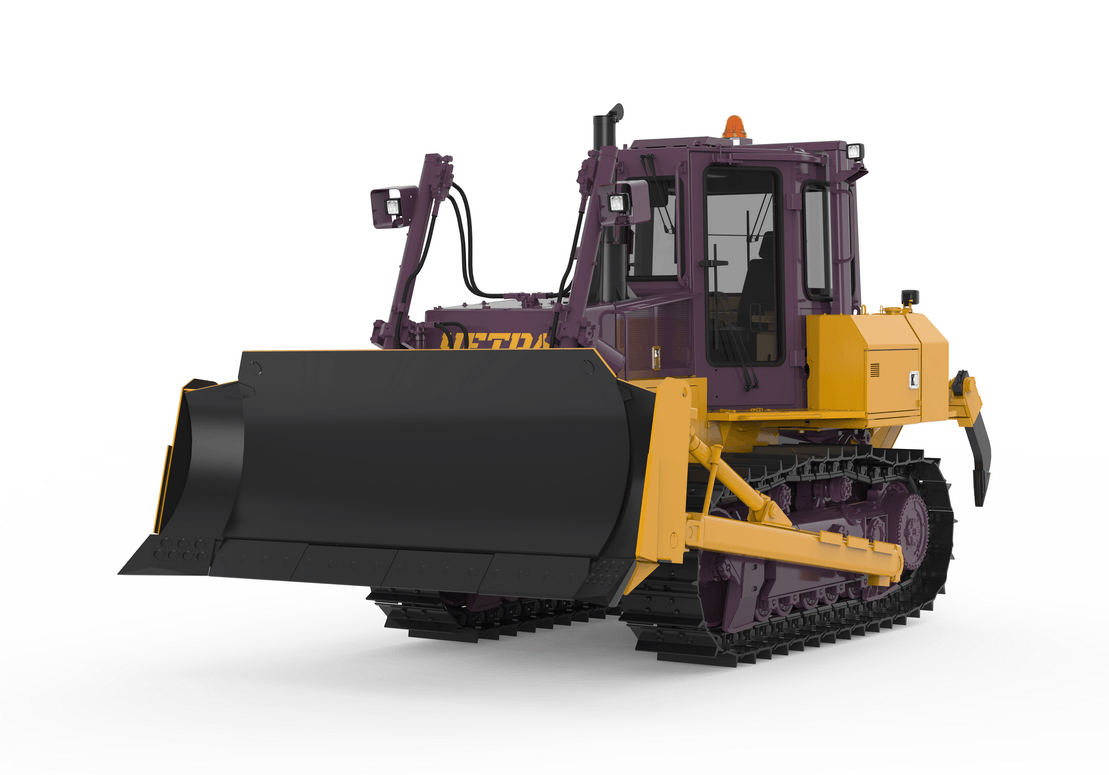

Трактор в комплекте с бульдозерным и рыхлительным оборудованием.

Узлы трансмиссии (кроме бортовых передач), моторные установки и кабина бульдозера ЧЕТРА Т9 практически полностью унифицированы с трактором ЧЕТРА Т11. Вес ЧЕТРА Т9 всего 17 500 кг, что открывает перед ним новые возможности. Машина является достаточно мобильной в использовании, особенно вдали от автомобильных дорог, железнодорожных путей и крупных аэропортов. Вес машины позволяет доставлять ее к месту работ вертолетом. Это преимущество должно оказать большую услугу геологоразведчикам, чья деятельность в основном связана как раз с такими условиями. Небольшой вес машины позволяет использовать ее на заболоченных участках и в других  районах со слабыми грунтами. Небольшие габариты ЧЕТРА Т9 оценят дорожники и городские строители. Трактор легко перевозить в городских условиях на трейлерах и производить работы в стесненных городских условиях.

ЧЕТРА Т9 оснащен прямым, с гидрофицированным поворотом, отвалом, с толкающими брусьями, расположенными между рамой трактора и гусеницами, имеет большую производительность. Трехточечная полужесткая подвеска с вынесенной осью качания тележек обеспечивает высокие тягово-сцепные свойства, уменьшение ударных нагрузок на ходовую систему, улучшение условий труда. Для работы в суровых климатических условиях.

Неоспоримые достоинства трактора в комплексе с примененными последними разработками конструкторов делают эту машину уникальной, не имеющей аналогов среди выпускаемых отечественными производителями. Среди последних новшеств — применение электрогидравлического управления коробкой передач и гидравлические джойстики управления навесным оборудованием.

Бульдозер ЧЕТРА Т9 имеет большую производительность, благодаря использованию передовых конструкторских и технологических решений и может применяться в промышленном, нефтегазовом, гидротехническом, дорожном строительстве, горнодобывающей промышленности и городском строительстве для выполнения землеройных работ.

Модульная конструкция всех узлов, систем промышленного трактора — трансмиссии, ходовой системы, рабочего оборудования, системы охлаждения, кабины и управления трактором обеспечивает упрощённое и удобное техническое обслуживание при проверке и дозаправке всех систем промышленного трактора, возможность снятия и установки узлов силовой передачи отдельными модулями, и последующего их ремонта в специально оборудованных для этого помещениях с проведением их испытаний до установки на машину.

Технические характеристики.
Двигатель.

Шестицилиндровый V-образный (угол развала 90°) четырёхтактный дизель без турбонаддува, жидкостного охлаждения ЯМЗ-236 НБ2 Ярославского моторного завода.

Двигатель с системой «Quantum», содержащей электронные системы впрыска топлива, диагностики, защиты двигателя и управления двигателем. Система очистки масла с полнопоточным фильтром. Жидкостно-масляный теплообменник для охлаждения масла двигателя.

Коробка передач.

Планетарная коробка передач, переключаемая под нагрузкой, с муфтами диаметра 345 мм, работающими в масле и обладающими высокой способностью передачи крутящего момента, обеспечивающая три передачи переднего и три передачи заднего хода. Переключение передач — электрогидравлическое. Конструктивно объединена с согласующим редуктором и главной передачей в единый силовой блок, устанавливаемый в расточку заднего моста. Трех-элементный, одноступенчатый гидротрансформатор с активным диаметром 390 мм, максимальным коэффициентом трансформации Ко = 2,539 с редуктором привода насосов, соединяется с коробкой передач шлицевой муфтой, устанавливается на передней стенке заднего моста. Гидротрансформатор соединен с двигателем через карданную передачу и упругую муфту, установленную на двигателе.

Передача бортовая.

Передача бортовая — двухступенчатая, I-я ступень — шестерни внешнего зацепления, II-я ступень — планетарная по схеме «к +1» (с остановленной коронной шестерней). Для облегчения замены в полевых условиях ведущая звездочка выполнена пятью секторами, которые крепятся болтами.

Ходовая часть.

Подвеска: трёхточечная полужёсткая с вынесенной осью качания тележек обеспечивает высокие тягово-сцепные свойства, уменьшение ударных нагрузок на ходовую систему, улучшение условий труда. Опорные, поддерживающие катки и направляющие колёса с одноразовой смазкой на весь срок службы с самоподжимными уплотнениями типа «двойной конус»

Гусеницы: сборные с одним грунтозацепом и уплотнением для удержания жидкой смазки в шарнире. Натяжение гусеницы легко регулируется шприцем с консистентной смазкой.

Гидравлическая система.

- шестерёнчатый насос НШ71, производительностью 120 л/мин при 1700 об/мин двигателя;
- четырёхсекционный распределитель, состоящий из одной клапанной и трёх золотниковых секций;
- максимальное давление срабатывания предохранительного клапана 20 МПа (200 кгс/см2);
- ёмкость гидробака (бак сварной, приспособленный для механической очистки внутренних поверхностей) — 85 л.


Заправочные ёмкости.

 Бульдозерное оборудование.

Большая ёмкость отвала обеспечивает повышенную производительность, причём использование диагональной тяги при передаче боковых усилий с отвала на левый лонжерон рамы трактора обеспечивает максимальное приближение отвала к капоту трактора и максимальное напорное усилие на нож отвала.

• Полусферический отвал: 3154х1273, мм (ДхВ), объем 4,28 м3;
• Прямой отвал: 4185х1002 мм (ДхВ), объем 3,26 м3;
• Прямой отвал с механическим поворотом: 3977х1110 мм (ДхВ), объем 3,7 м3;
• Прямой поворотный гидрофицированный отвал: 4032х1100 мм (ДхВ), объем 3,7 м3

Рыхлительное оборудование.

Масса.

Эксплуатационная масса (с навесным оборудованием), кг: 17500 (20220) кг.

Рабочее место.

На тракторе ЧЕТРА Т9 установлена одноместная с двойным остеклением кабина, обеспечивающая максимальную обзорность оборудования и рабочих зон, независимо от температуры окружающего воздуха, оборудованная системой вентиляции и отопителем зависимого действия, а также виброзащитным сиденьем и шумопоглощающей обивкой. По заказу устанавливается дополнительный отопитель и кондиционер. Органы управления удовлетворяют эргономическим требованиям и легко управляемы и доступны. Управление дизелем осуществляется педалью, фиксируемой на выбранной частоте вращения коленчатого вала. Переключение передач и изменение направления движения осуществляется одним рычагом, управление бортовыми фрикционами осуществляется двумя рычагами, экстренная остановка обеспечивается нажатием на педаль тормоза. Управление бульдозером и рыхлителем осуществляется отдельными рычагами. Все управление осуществляется с сиденья машиниста, что позволяет ему работать без утомления в течение рабочей смены.

Преимущества.

• тракторы сертифицированы TUV Rheinland InterCert на соответствие нормам ЕС;
• тракторы оснащены двигателями «Cummins», которые по уровню выбросов вредных веществ соответствуют самым жестким международным стандартам, предъявляемым в настоящее время к спецтехнике (Trier 3/ Stage III, Stage III A);
• установлены монолитные алюминиевые радиаторы производства AKG Германия;
• применение в радиаторной установке охладителей воздуха типа «воздух-воздух» и охладителей топлива повысило КПД двигателя, снизило уровень выброса вредных веществ в атмосферу;
• установлены дополнительные топливные фильтры «Fleetquard» с функциями сепарации воды и подогрева топлива. Прозрачная крышка данных фильтров обеспечивает визуализацию индикацию срока службы фильтрующего элемента;
• установлены современные жидкостные отопители «Эберспехер» для предпускового разогрева двигателя и кабины с автоматическим управлением. Их применение обеспечивает легкий запуск и увеличивает срок службы двигателя, а также приводит к уменьшению вредных выбросов в атмосферу;
• на тракторах Четра Т15,  Четра Т20, Четра Т25 устанавливается, а на тракторах Четра Т9 и Четра Т11 будут устанавливаться в ближайшее время шестеренные насосы (с чугунным корпусом и косозубыми шестерными) фирмы «DAVID BROW». На тракторах Четра Т9, Четра Т11, Четра Т15, Четра Т20 применяются гидрораспределители, гидравлические и электронные джойстики, а также аксиально-поршневые регулируемые насосы (кроме Четра Т9 и Четра Т11) фирмы «BOSCH REXROTH». На всех моделях тракторов применяются гидросистемы, чувствительные к нагрузке (LS системы), а на тракторах с гидроузлами фирмы «BOSCH REXROTH» — LUDV системы, позволяющие производить совмещенные операции независимо от нагрузки и скоростей операций;
• на тракторах Четра 11, Четра Т20, Четра Т25 внедрено электрогидравлическое управление трансмиссией, управление которой осуществляется контроллером и пультом, находящимся в кабине.

  Пульт управления имеет:


• модульная конструкция всех узлов и систем;
• трехточечная полужесткая подвеска с вынесенной осью качания тележек;
• опорные и поддерживающие катки и направляющие колеса с одноразовой смазкой на весь срок службы с самоподжимными уплотнениями типа «двойной конус»;
• гидромеханическая трансмиссия с планетарной коробкой передач и двухступенчатой бортовой передачей, экономичный дизель;
• мобильность (малый вес Четра Т9 и габариты позволяют доставлять трактор к месту работ вертолетом и перевозить его на трейлерах);
• кабины устанавливаются на гидроопоры, оснащены стеклопакетами, системой обеспечения микроклимата (кондиционеры и отопители), стеклоочистителями и омывателями, солнцезащитными шторами, аудиосистемами. В кабинах имеются мини-бары для охлаждения воды и напитков;
• каркасные элементы ROPS-FOPS.

Комплектация.
